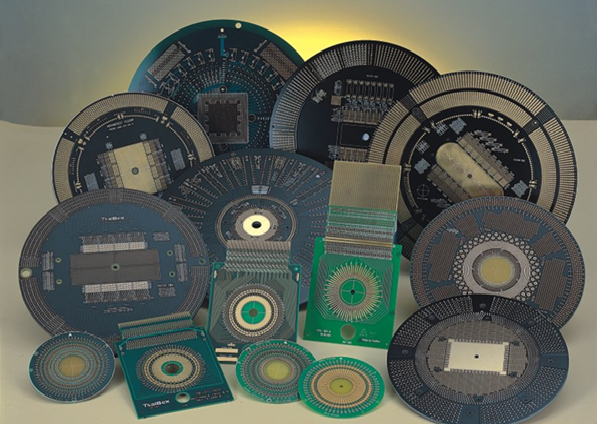

Load Board Design







Business item

  • Load board : layout – mfg – comp assy – FAE

  • Stiffener

  • Probe card pcb : layout – mfg

  • PIB ( Probe card Interface Board )

  • Fabbing service only



Manufacture support

  • Layer : Max 60 Layers

  • Line width / spaceing : 3/3 mil

  • Finished hole size : 6 mil (aspect ratio 32:1)

  • Max thickness : 0.280”

  • Impedance : 50 Ohms ± 5%

  • Twist : 1 mil/per inch

  • AU plating thickness : 50 um

  • Material – material mix, TG, DK

  • QA equipment - flying prober, TDR

  • Lead time : 2wks

聯繫窗口:黃俊發  先生(Joffe Huang) 電話:+886 3-6578-743#58

           信箱:joffe.huang@great-pal.com
